东莞庆峰花园私人会所影音室声学设计

一、项目概况

二、工程范围与声学系统组成

本项目施工范围覆盖建筑声学装修与灯光工程两大部分：声学上完成墙体、天花、地面的吸声、扩散与隔声构造；设备上完成 7.1 声道还音系统、卡拉OK 系统、投影显示系统与舞会效果灯光的安装调试。

2.1 声学材料与构造

2.2 影视与卡拉OK 还音系统

还音系统按 7.1 声道配置：前置左右主音箱、中置音箱、侧环绕左右、后环绕左右共 7 只全频声道，另配 1 只超低音音箱；信号源为索尼 BDP-S380 蓝光播放机，画面由索尼 HW20 高清投影机投射至 100 寸投影幕，线材统一采用秋叶原 AV 音视频线。卡拉OK 部分配置 BMB 卡拉OK 系统与德比 KA-100 卡拉OK 处理器（混响与话筒信号处理），曲库由阳光点歌系统提供。整套设备的开关机由 SELE PH-820 滤波稳压电源时序器统一管理：开机时按信号流向顺序上电、关机时反向断电，避免功放开关机冲击损坏音箱，同时滤除电网杂波对音质的干扰。

2.3 灯光与舞会氛围系统

业绩表中本项目施工内容明确包含灯光工程：观影模式以低照度环境光为主，避免眩光直射银幕；舞会模式启用巴林 IOS HL-09 水晶魔球效果灯，配合声学空间的低频响应营造小型舞会氛围。灯光回路与音响功放分路供电，减少调光与效果灯对还音系统的电磁干扰——这是私人会所多功能空间容易忽略、却直接影响体验的细节。

三、设计亮点与技术创新

3.1 24.37㎡ 小空间的房间模式治理

房间高 2.6 m、宽 4.36 m、长 5.59 m，按轴向驻波理论估算，三个维度的低频驻波频率分别约在 66 Hz、39 Hz、31 Hz附近——恰好落在人耳最敏感的语音与影视低频效果区间。若不做处理，某些座位低音轰鸣、另一些座位低音缺失的「峰谷斑马纹」几乎不可避免。设计在两侧墙与后墙低频富集区布置 TL 低频陷阱，配合沙发后墙的天籁成品吸声板，把低频驻波拖尾与中高频混响一同压进目标区间；天花与侧墙局部保留二次余数扩散体，使房间在强吸声基础上仍有自然的空间感与包围感。

3.2 影院、卡拉OK、Hi-Fi、舞会四合一的声学平衡

四种功能对房间声学的要求并不一致：影院要求强包围感与干净的低频瞬态；卡拉OK 要求足够的话筒增益余量、抑制啸叫；Hi-Fi 听音要求中性、低染色的频响；舞会则要求低频动态与氛围。设计的平衡策略是：以中低频强吸声为基调（控制混响与啸叫条件），以二次余数扩散保住音乐的空间感与亮度（避免过度吸声导致的「发干」），卡拉OK 混响交由德比 KA-100 处理器在电声环节补足，房间本身不做「KTV 式强反射」处理——房间负责还原，效果交给设备，这是多功能影音室成熟的分工方式。

3.3 面向未来的扩展预留

业主明确要求为日后增加的卫星电视、3D 游戏、高保真 Hi-Fi留出升级空间。设计阶段即完成管线预埋与电源时序器容量预留：墙面预埋 AV 线管与备用电源回路，机柜位置预留设备扩展空间，未来增加信号源或功放无需二次开墙布线。对私人会所这类「一次装修、多年使用」的空间，预留能力本身就是声学设计的一部分。

3.4 隔声构造与门体匹配

私人会所内影音室与棋牌、茶歇等功能区相邻，隔声设计遵循「断桥＋密封＋匹配」三原则：墙体形成连续的隔声构造，无刚性声桥直通相邻空间；FSB 专业隔声门的隔声量与墙体构造匹配，门缝密封件保证关闭状态下的隔声性能不因门体而「漏气」；投影机散热、设备机柜的穿线孔洞均做声学封堵。隔声系统是一个整体，任何一处薄弱环节都会成为整个构造的隔声上限。

3.5 声学与装饰一体化

业主是珠宝业企业家，对空间的质感要求不低于声学指标。设计以难燃透气织物造型墙承担主吸声功能，木质条纹造型与天花分格承担扩散与装饰，灯光分层布置——声学构造同时就是装饰面层，不存在「先装修、后贴吸声棉」的补救式观感。所有织物与板材按会所消防要求选用难燃等级材料。

四、施工难点与解决方案

4.1 约 27 天工期的组织

项目自 2011 年 10 月 31 日开工至 11 月 27 日竣工，工期约一个月。声学材料的深化设计与下单前置是关键：图纸确认后即锁定低频陷阱腔体尺寸、扩散板分格与织物分幅，材料进场前完成构造放线，避免现场等待；声学构造、设备安装、灯光调试三阶段流水作业，互不占用关键线路。

4.2 低频陷阱的安装精度

TL 低频陷阱依靠特定腔体深度与穿孔率在低频段产生吸声峰，安装深度、密封程度与背后空腔直接影响实际吸声下限。施工中对陷阱腔体做逐个尺寸复核与边缘密封，确保 30–70 Hz 目标频段的吸声效率落在设计区间。

4.3 7.1 声道定位与投影视角校核

设计图纸中专门绘制了「投影幕安装视角分析」：核对首排沙发到 100 寸幕的视距、视角与投影机吊装位置的光路覆盖，确保画面在四合一功能切换下都处于舒适观看区间；7 只音箱的摆位按图纸逐一定位，侧环绕与后环绕的高度与指向角兼顾观影包围感与卡拉OK 站立区的话筒拾音。

4.4 电网洁净度与设备保护

会所内空调、灯光、点歌机与功放共用一路电网时，调光器与魔球效果灯的谐波会窜入音频链路形成可闻噪声。施工中将功放与信号设备接入 SELE PH-820 滤波稳压电源时序器的净化输出，灯光回路独立分路，并按「信号源→处理器→功放」顺序配置时序开关机，兼顾音质纯净与设备安全。

4.5 消防与环保

空间密闭、织物用量大，全部饰面织物与吸声板材按难燃要求选型，电气线路穿管保护，竣工前完成通电老化与异味检测，确保会所在高频使用场景下的消防安全与空气质量。

五、设计图纸与效果展示

以下为该项目的家庭影院音响平面图、平面布置图与天花布置图设计图纸，以及影音厅设计效果图。图纸标注了 7.1 声道音箱摆位、投影幕安装视角、低频陷阱与二次余数扩散体的分布，与本节正文所述构造一一对应。该项目交付资料未保存竣工验收后的实景照片，特此如实说明。

图：影音厅设计效果图（7.1声道银幕区、木质条纹吸声墙面与织物软包造型）

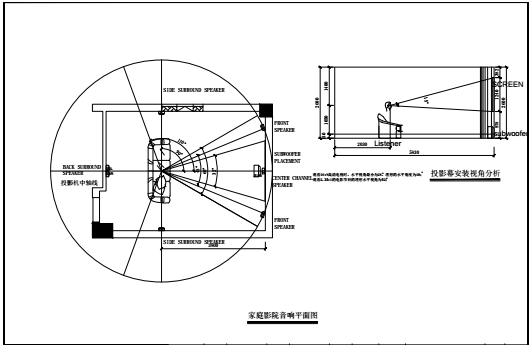

图：家庭影院音响平面图（7.1声道音箱定位与投影幕安装视角分析，设计图纸）

图：家庭影院平面布置图（沙发区、100寸投影幕与两侧低频陷阱布置，设计图纸）

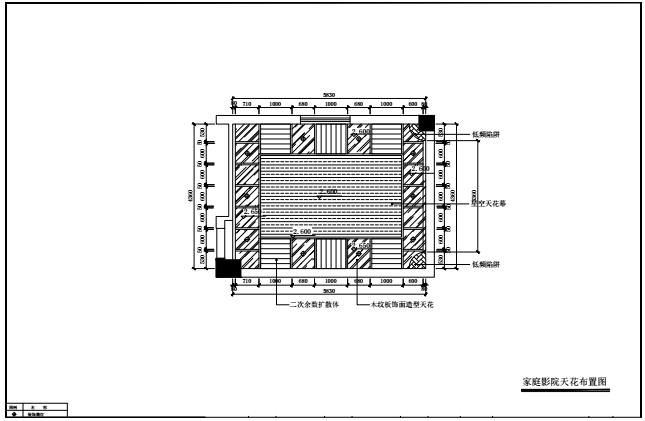

图：家庭影院天花布置图（二次余数扩散体与造型天花分格，设计图纸）

六、FAQ 常见问答

问：24 平方米左右的小空间，能做出 7.1 声道影院的效果吗？

答：可以，但前提是声学设计到位。小空间的优势是天然声压级高、设备投入相对低；劣势是房间模式密集、低频峰谷突出。本案例通过 TL 低频陷阱压制 30–70 Hz 驻波、吸扩结合控制混响，使 7.1 声道的包围感与低频清晰度在小房间里同样成立。反而是大空间如果吸声不足，混响过长更难补救。

问：影院、卡拉OK、Hi-Fi、舞会四种功能放在一起，声学上会不会互相打架？

答：会有矛盾，但可以平衡。核心思路是房间负责「还原」、设备负责「效果」：房间以中低频吸声为基调（有利于影院瞬态、KTV 防啸叫、Hi-Fi 低染色），用二次余数扩散保住空间感；卡拉OK 混响与舞会氛围交给处理器与效果灯完成，通过不同场景的音量与调校预设切换，而非让房间迁就某一种功能。

问：TL 低频陷阱是什么？为什么小房间特别需要？

答：TL 低频陷阱是一种针对低频的专用吸声构造，通过特定腔体深度与共振特性吸收 30–70 Hz 附近的驻波能量。小房间三维尺寸短，轴向驻波频率恰好落在这一区间，导致低音轰鸣、拖尾、座位间差异巨大；大房间驻波频率更低、能量密度也更分散。所以面积越小、层高越低的影音室，低频陷阱的性价比越高。

问：私人会所影音室的隔声要做到什么程度？普通房间改造行不行？

答：取决于相邻功能区的安静要求。本案例中影音室与会所其他区域相邻，采用连续隔声墙体加 FSB 专业隔声门，门体隔声量与墙体匹配，穿墙孔洞逐一封堵。若改造普通房间，最常见的失败点是门和穿线孔——墙体做得再好，一扇普通木门就能把整体隔声拉低一个等级。建议按「断桥＋密封＋匹配」整体校核。

问：卡拉OK 室怎么防啸叫？

答：三个层面同时做：一是房间层面，中高频适度吸声降低反射声反馈；二是设备层面，德比 KA-100 这类卡拉OK 处理器自带移频与参量均衡，可针对易啸叫频点压制；三是使用层面，话筒不要正对音箱，音量与混响按场景预设在点歌系统中。房间吸声是基础，只靠处理器压啸叫会牺牲话筒的通透度。

问：影音室为什么要配滤波稳压电源时序器？普通插线板不行吗？

答：普通插线板既无净化也无时序。滤波稳压电源时序器解决两件事：一是滤除同回路空调、灯光调光器等产生的电网谐波噪声，功放底噪更干净；二是按「信号源→处理器→功放」的顺序开关机，避免浪涌冲击损坏昂贵的音箱单元。本案例中舞会灯光与音响同处一室，这一配置尤其必要。

问：影音室建成后，日后想升级设备要注意什么？

答：装修阶段就应预留。本案例在设计期即预埋了备用线管与电源回路、预留了机柜扩展空间，为卫星电视、3D 游戏、Hi-Fi 等后续功能留出接口。若装修时未预留，后期加装通常要开墙布线，既破坏已完成的声学构造，也产生大量粉尘与噪音——升级成本远高于前期预留。

七、避坑指南

误区：误区：影音室设备越贵，效果就一定越好。

解法：解法：设备是音质的上限，声学环境是下限。同一套设备放在未经处理的房间里，混响拖尾与驻波峰谷会吞掉大半投入；先做声学构造，再谈设备升级，预算的边际效果才最高。

误区：误区：房间小，随便装装就行，不用做声学设计。

解法：解法：恰恰相反，小房间轴向驻波频率高、能量集中，低频问题比大房间更突出。24㎡ 左右的空间更需要低频陷阱与精确的音箱摆位，而不是省略声学设计。

误区：误区：吸声材料铺得越多，声音越干净越好听。

解法：解法：过度吸声会让声音发干、发紧，丧失空间感与音乐性。正确做法是吸声与扩散按比例配合：低频以吸为主，中高频保留二次余数扩散等漫反射构造。

误区：误区：普通木门、防盗门与隔声门效果差不多。

解法：解法：门是隔声系统最薄弱的环节，普通门的隔声量通常比专业隔声门低一个量级。隔声门必须与墙体构造匹配，门缝密封同样关键，否则墙体投入被一扇门抵消。

误区：误区：卡拉OK 和影院共用一套音量与调校就够了。

解法：解法：两种场景对增益结构、混响、均衡的要求完全不同。应在点歌系统与处理器中分别预存影院、KTV、Hi-Fi 等场景参数，切换功能时一键调用，避免互相迁就、两头不讨好。

误区：误区：音响设备随便接墙插，电源不用讲究。

解法：解法：同回路的空调、调光器、效果灯谐波会窜入音频链路形成底噪。功放与信号设备应接入独立回路与滤波净化电源，并以时序器管理开关机顺序，兼顾音质与设备安全。

误区：误区：装修一次到位就行，不考虑日后升级。

解法：解法：影音设备的迭代速度远快于装修。设计期应预留备用线管、电源回路与机柜空间，像本案例那样为卫星电视、3D 游戏、Hi-Fi 留出接口，后期升级不动声学构造。
