花都碧桂园假日半岛陈总别墅家庭影院声学设计

一、项目概况

本工程位于广州市花都区山前旅游大道碧桂园假日半岛绿茵翠岭11街11号，影音室位于别墅半地下室，室内净尺寸为高2.86米×宽4.04米×长4.85米，面积约19.59平方米。业主陈总为从事化工行业的私营企业家，希望把半地下室打造成“影院+卡拉OK”双功能私家影音室，同时要求影音活动不影响别墅其他区域的家人休息。

二、工程范围与系统组成

本工程为“声学装修+影音设备”一体化项目，涵盖建筑声学装修、隔声构造、5.1声道影音还原、卡拉OK娱乐与花园背景音乐四大板块。

2.1 建筑声学与隔声系统

声学装修是这套影音室的“地基”。墙体采用隔声构造，出入口安装FSB专业隔声门，门体隔声量与墙体构造匹配，避免“墙好门差”的短板效应；墙角与后墙等低频驻波最强位置布置TL低频陷阱，吸收小房间最容易堆积的低频能量；听音区两侧与后墙结合天籁二次余数扩散板，让反射声均匀扩散；天花在石膏板造型内集成LED星空幕，星空氛围与吸声构造一体完成，装饰不牺牲声学性能。

2.2 5.1声道影音还原系统

节目源采用先锋BDP-320蓝光播放机，SANSUI UX-600一体AV机完成音频解码与功率放大，推动SANSUI 5.1声道扬声器系统，显示端配置SONY电视机。5.1声道由左、中、右三只前置声道，左、右两只环绕声道和一只超低音音箱（0.1声道LFE）组成，扬声器摆位以沙发听音位为基准对称布置，超低音位置结合房间模式仿真与现场试听微调，保证观影对白清晰、包围感完整。

2.3 卡拉OK娱乐系统

配置欧凯点歌系统及配套话筒、功放。卡拉OK使用时话筒增益高、人声动态大，是最容易啸叫的场景；设计上通过控制混响时间、加强后墙吸声、合理规划点歌屏与音箱的相对位置等手段，把传声增益控制在安全余量内，让同一间房“看得爽、唱得动”。

2.4 别墅花园背景音乐系统

影音室之外，本工程还为别墅花园配置了背景音乐系统：分区布设全天候扬声器，音源与音量独立控制，与影音室声光电系统互不干扰，庭院休闲、家庭聚会时定时或手动播放，提升整套别墅的居住品质。

三、设计亮点与技术创新

3.1 小空间房间模式治理与低频控制

19.59平方米的小房间是声学设计的“硬骨头”。房间长4.85m、宽4.04m、高2.86m，按声速343m/s估算，轴向驻波频率约在35Hz（长轴一阶）、42Hz（宽轴一阶）、60Hz（高轴一阶）及其倍频附近，70Hz、85Hz、120Hz一带极易出现低频轰鸣、个别座位“嗡”声突出的问题。设计在墙角与后墙等声压聚集位置布置TL低频陷阱，针对性吸收中低频峰值能量，再结合试听微调超低音摆位，让每个座位听到的低频基本一致。

3.2 二次余数扩散与吸声配比

小房间最忌“满铺吸声棉”——吸声过量会让声音干瘪、缺乏包围感。本工程采用天籁二次余数扩散板（QRD扩散体），把较强的早期反射声打散为均匀的散射声场，既保留声音的活跃度与空间感，又消除平行墙面之间的颤动回声与声像漂移；吸声与扩散按区域配比布置，把中高频混响时间控制在影院对白清晰、KTV演唱自然的区间。

3.3 半地下室隔声防潮一体化构造

半地下室与建筑主体结构刚性连接，低频振动很容易通过结构传到楼上居住区；同时半地下室潮湿，普通吸声材料受潮后吸声性能下降甚至霉变。设计遵循隔声“断桥＋密封＋匹配”三原则：声学墙体与原结构之间做弹性减振断桥，门窗与穿墙孔洞全密封处理，FSB专业隔声门隔声量与墙体匹配；选材阶段即选用防潮型声学材料并做好防潮构造，从源头解决“潮、闷、吵”三个半地下室通病。

3.4 影院与卡拉OK双功能声学平衡

影院与卡拉OK对声学的要求并不相同：影院追求对白清晰、包围感与动态余量，混响偏短；KTV要求演唱省力、话筒增益高，混响略长一些才“润”。本工程以影院为主功能定位，混响时间取两者折中并整体偏短，后墙与侧墙后部加强吸声抑制啸叫，超低音与功放的调试兼顾影院LFE冲击力与KTV低频氛围，实现“一键切换、两相宜”。

3.5 装饰与声学一体化

私家影音室不仅要“好听”，还要“好看”。LED星空幕嵌入石膏板天花造型，观影时营造沉浸氛围；木质条纹饰面兼作声学扩散面，暖色调灯光与木饰面搭配，声学与美学一体化设计、一体化施工，避免“先装修后补救”。

四、施工难点与解决方案

4.1 半地下室结构传声控制

难点：低频声波与设备振动沿结构传播，普通加厚墙体挡不住“固体传声”。解决方案：声学墙体、天花龙骨与主体结构之间增设弹性减振连接，地面做浮筑构造，切断刚性传声路径；超低音音箱位置避开与楼上卧室正对的区域，从布局上进一步降低扰民风险。

4.2 小空间低频驻波治理

难点：房间尺寸小、低频模式密集，仅靠常规吸声材料低频吸收有限。解决方案：TL低频陷阱优先布置在墙角与后墙低声压节点之外的峰值区，结合试听反复调整超低音相位与音量，实测与主观听音结合确认低频干净、不轰头。

4.3 隔声门窗与管线孔洞密封

难点：隔声构造再好，一个孔洞、一道门缝就能让隔声量大幅下降。解决方案：FSB专业隔声门配套密封条与自动落杆门槛，空调、线缆穿墙孔洞用弹性密封材料封堵，观联窗按双层不同厚度玻璃配置，做到“墙—门—窗—孔”隔声量整体匹配。

4.4 半地下室防潮与材料耐久

难点：半地下室湿度大，吸声板受潮变形、霉变会直接毁掉声学效果。解决方案：选材阶段即按防潮要求筛选声学材料，墙面设置防潮层，装修完成后建议配置除湿设备并定期通风，保证声学构造长期稳定。

4.5 多系统集成与调试验收

难点：蓝光播放机、AV机、点歌系统、背景音乐等多套设备并存，调试相互影响。解决方案：按系统分别布线、标识清晰，完工后完成扬声器电平与分频校准、影院声道相位核查、KTV啸叫点排查、背景音乐分区试听等环节，交付前与业主共同试音确认。

五、设计图纸与效果展示

本章展示影音厅设计效果图与平面布置图、天花平面图。需要说明的是：本工程为私人住宅定制项目，交付资料未存档竣工验收后的实景照片，故以设计效果图与施工图如实呈现，不冒充实景。

花都碧桂园陈总别墅影音厅设计效果图

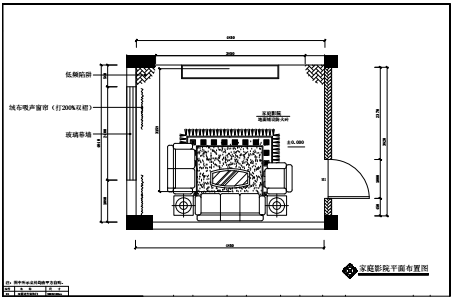

家庭影院平面布置图（标注低频陷阱、隔声墙体等声学构造）

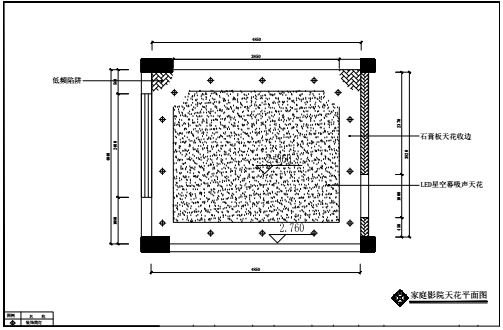

家庭影院天花平面图（标注LED星空幕天花、石膏板天花花边等）

六、FAQ常见问答

6.1 小房间能否做出好效果

问：19.59平方米的小房间做家庭影院，效果会不会很差？

答：小房间的难点在于低频驻波明显、声场容易失衡，但不是“做不好”。通过房间尺寸分析找出驻波频率，在墙角与后墙布置TL低频陷阱吸收低频峰值，配合二次余数扩散板打散反射声、超低音摆位试听微调，小空间同样可以获得干净的低频和均衡的声场。本工程19.59㎡实现影院+卡拉OK双功能即是实例。

6.2 半地下室做影音室要注意什么

问：半地下室做私家影院，潮湿和传声问题怎么解决？

答：防潮要在选材和构造阶段解决：选用防潮型声学材料、设置防潮层，完工后再辅以除湿设备，而不能只靠事后除湿机。传声方面按“断桥＋密封＋匹配”三原则处理：声学构造与主体结构之间做弹性减振断桥，门、窗、穿墙孔洞全密封，隔声门与墙体隔声量匹配，才能同时挡住空气声与结构传声。

6.3 影院与卡拉OK能否共用一间房

问：家庭影院和卡拉OK共用一间房，声学上怎么兼顾？

答：可以共用，但设计取向要明确。影院要求混响偏短、对白清晰、包围感强；卡拉OK要求话筒增益高、不易啸叫。通常以影院为主定位取折中混响时间，后墙与侧墙后部加强吸声抑制啸叫，功放里分别保存影院与KTV两套场景参数，切换使用即可。本工程即按此思路实现双功能平衡。

6.4 私家影院会不会吵到家人

问：在别墅地下室看电影、唱歌会不会吵到楼上的家人？

答：如果只做普通装修，低频会沿着楼板和墙体结构直接传到楼上，加厚墙也挡不住。正确做法是声学构造与主体结构之间做弹性减振断桥、地面浮筑、门窗密封，把空气声与结构传声一起处理；FSB专业隔声门还要与墙体隔声量匹配。按此施工后，夜间观影、唱歌对别墅其他区域的影响可以控制在很低水平。

6.5 声学材料与普通吸声棉的区别

问：TL低频陷阱、二次余数扩散板与普通吸声棉有什么区别？

答：普通吸声棉主要吸收中高频，对100Hz以下的低频几乎无能为力，贴满墙面反而让声音发干。TL低频陷阱针对低频驻波设计，布置在墙角等声压聚集处吸收低频峰值；二次余数扩散板（QRD）则不是吸声，而是把反射声打散成均匀散射声场，保留空间感、消除颤动回声。三者按需配比使用，才能得到“低频干净、中高频自然”的效果。

6.6 5.1声道装修要预留什么

问：做5.1声道家庭影院，装修时需要预留哪些线路和位置？

答：要在天花和墙内预埋五只声道音箱线与超低音线，并预留音箱安装位：前置左中右位于屏幕两侧与下方，环绕声道位于听音位侧后方约1.2米高度，超低音位置先按房间模式分析预留、后按试听微调；设备柜处预留电源、信号线管与散热空间。建议在水电进场前确定沙发与屏幕位置，避免后期明线整改。

6.7 花园背景音乐能否共用设备

问：别墅花园背景音乐系统和影音室能共用一套设备吗？

答：不建议完全共用。花园环境嘈杂且扬声器为全天候户外型，功放功率、防水等级、分区控制都与室内影音室不同；共用音源可以，但功放与扬声器应按分区独立配置，音量独立控制，避免开一间房影响另一处，也便于分别维护。本工程即采用影音室与花园背景音乐相对独立、音源可互通的方案。

七、避坑指南

结合多年私家影院声学工程经验，以下七个误区在家庭影院装修中最常见，业主在动工前务必对照检查。

误区一：小房间随便贴点吸声棉就有好音质

答：小房间的主要矛盾是低频驻波，普通吸声棉吸不住低频，贴满墙面反而让声音干瘪。应先做房间模式分析，用低频陷阱处理墙角低频、用扩散板处理反射声，吸声只是其中一环。

误区二：设备越贵效果越好，装修无所谓

答：声学环境决定整套系统的上限。同一套设备在混响失控的房间里对白浑浊、低频轰鸣，再贵的功放和音箱也发挥不出来。正确顺序是先做声学装修，再选配设备。

误区三：地下室防潮靠事后买除湿机

答：半地下室的潮湿会让人造板吸声结构变形、霉变，等发现问题再补救要拆掉重来。防潮层与防潮型声学材料必须在选材和施工阶段一步到位。

误区四：隔音就是墙越厚越好

答：隔声靠“断桥＋密封＋匹配”三原则：结构传声要做弹性减振断桥，孔洞缝隙要密封，隔声门的隔声量要与墙体匹配。只加厚墙体而门缝漏声、管线穿墙不封堵，隔声效果照样大打折扣。

误区五：星空顶、软包随便做，不影响声音

答：LED星空幕、装饰软包的位置和构造直接影响吸声与扩散分布，做法不当会破坏声学设计。装饰造型应与声学构造一体化设计，先定声学再定造型。

误区六：影院和卡拉OK用同一套声学参数

答：影院与KTV对混响、啸叫余量的要求不同，一套参数很难两头兼顾。应以主功能定位混响时间，设备端分别保存影院与KTV场景参数，切换使用。

误区七：私家影院不用测量验收

答：私人定制工程同样建议做混响时间与隔声的现场测量，再结合主观试音验收。凭感觉交付，问题往往在入住后日常使用时才暴露，整改成本远高于验收阶段。

八、规范依据

家庭影院属私人定制声学空间，国家暂无“家庭影院”专项验收标准。本工程设计与自检参照以下同类厅堂音质、隔声与扩声工程的通用规范执行：
