GDUF广东金融字院马克思主义理论实验教学中心智能化系统设备采购工程

一、项目概况

本工程位于广州市天河区广东金融学院校内，属高校报告厅场馆的建筑声学与智能化多系统工程，施工范围覆盖声学装修及七套系统的采购、安装与调试[7]。项目基本信息如下表：

广东金融学院是赛佳的长期委托方：业绩表显示，早在2005年8月赛佳即为该校完成建筑声学、灯光工程（NO.7），2017年底再次受托本智能化系统项目（NO.319）——同一院校跨越12年的两期委托，是对施工组织能力与交付质量的直接印证。

二、工程范围与系统组成

本工程以“采购+安装调试”整体立项，报告厅的声环境、光环境、视讯与会议系统一次到位：声学装修为厅堂音质打底，舞台灯光吊挂系统提供主席台区光位，扩声系统保证语言清晰度，LED大屏与矩阵切换、录播系统承担显示、信号分配与全场景录制，数字无线会议系统服务主席台圆桌发言，智能控制系统把七套系统纳入统一管理。各系统组成如下表：

2.1 建筑声学装修

报告厅以语言扩声为第一功能，声学装修是“听得清”的底座：墙面采用槽木穿孔吸声板木饰面构造，顶面结合条形造型与井格吸声吊顶，控制中高频混响、避免平行墙面颤动回声；8级阶梯座席与红色软椅本身也参与观众厅吸声配比。厅堂音质设计参照《剧场、电影院和多用途厅堂建筑声学设计规范》GB/T 50356-2005 与《民用建筑隔声设计规范》GB 50118-2010 执行，装修材料防火性能按《建筑内部装修设计防火规范》GB 50222-2017 把关。

2.2 舞台灯光吊挂系统

舞台灯光吊挂系统覆盖主席台区与观众厅前区：报告模式下面光均匀照亮发言区，活动模式下补充顶光与侧光光位；灯具与吊挂装置的吊点在深化阶段统一编号、逐点载荷复核，台上设备安全执行《舞台机械 台上设备安全》WH/T 28-2007[2]，调光设备性能参照 GB/T 14218-2018 把关。

2.3 扩声（音响）系统

扩声系统围绕语言清晰度设计：扬声器按观众厅形状分区覆盖并配合主席台区吊挂音箱补声，按《厅堂扩声系统设计规范》GB 50371-2006 的最大声压级、传输频率特性、声场不均匀度、传声增益四项特性指标校核[4]，兼顾思政课教学、学术报告与活动的不同使用声压级需求。

2.4 LED大屏显示与矩阵切换、录播系统

LED大屏显示、矩阵切换与全场景录像录音系统构成报告厅的“视听中枢”：主席台区大面LED显示屏承担教学课件、影像展示与活动背景；矩阵切换系统统一调度各路音视频信号；全场景录像录音系统对课程与活动做全程记录。视频显示工程参照《视频显示系统工程技术规范》GB 50464-2008、会议系统工程参照《会议电视会场系统工程技术规范》GB 50635-2010 执行。

2.5 数字无线会议系统

主席台圆桌发言采用数字无线会议系统：无线会议单元布设灵活、不影响装修面层，发言管理与拾音控制接入扩声与录播链路，保证发言声音既扩得出去、也录得下来；无线频率统一规划，避免与录播、中控设备互扰。

2.6 环境及设备智能管理控制系统

环境及设备智能管理控制系统是七套系统的“总开关”：中控主机将灯光、扩声、大屏、录播、会议、幕布窗帘等设备纳入统一管理，按“上课／报告／活动／散会”等场景一键切换，智能化设计参照《智能建筑设计标准》GB 50314-2015 执行[3]，降低日常使用对专职技术人员的依赖。

三、设计亮点：多系统一体化集成深化

3.1 七系统一体化深化：信号链与吊挂点图上叠加

七套系统的冲突几乎都发生在“图上”：灯位图、扬声器吊挂图、大屏排图、摄像机视野与拾音覆盖各画各的，到了现场才发现大屏与灯位争位、摄像机视野被吊挂遮挡、拾音盲区落在圆桌发言区。本工程把灯光、扩声、大屏、摄像、拾音与吊挂在同一套深化图上叠加设计，统一吊点编号与信号链拓扑，从源头消除系统冲突——这也是本项目以“智能化系统设备采购”整体立项、由同一主体完成安装调试的意义所在。

3.2 声学装修先行：为“听得清、录得好”打底

声学装修先行的逻辑在于：扩声的清晰度、录播的音质、会议的听感，都建立在受控的混响时间与低本底噪声之上。深化阶段按厅堂音质目标确定吸声构造与材料分布，施工中优先完成声学基层与饰面，再进行各系统终端安装，避免“先装设备、后补吸声”造成的返工。

3.3 扩声与数字会议：语言清晰度优先

报告厅扩声以语言清晰度为第一目标：四项特性指标中，传输频率特性决定讲课音色是否自然，声场不均匀度让前后排听感一致，传声增益决定多支无线会议话筒同开也不啸叫的余量。数字无线会议系统的拾音点位、开关管理还须与录播链路联动调试，保证“发言即录像”。

3.4 LED大屏与灯光的照度、光路协调

LED大屏与舞台灯光在同一立面共存，照度与光路必须协调：灯具位置避开大屏视线主通道，面光角度控制直射屏面的杂散光，防止画面发灰；报告模式下观众席保持适当照度便于记录，活动模式下压低环境照度突出大屏画面——两种模式的照度平衡在深化阶段即予明确。

3.5 吊挂安全、用电安全与智能中控

多系统设备悬挂于师生头顶，吊挂安全是第一设计原则：吊点逐点载荷复核，保险装置与防坠落措施按 WH/T 28-2007 配置检查；灯光瞬时负荷大，扩声、大屏与中控对电源质量敏感，配电与线路工程按《建筑电气工程施工质量验收规范》GB 50303-2015 施工验收，接地与保护按《建筑电气与智能化系统通用规范》GB 55024-2022 强制性要求执行，灯光与音视频配电分路隔离、降低干扰。

四、施工难点与解决方案

4.1 寒假窗口的工期统筹

工期倒排：深化设计与设备预配在进场前完成，进场后按“声学基层→吊挂构件→灯光→扩声→大屏与录播→会议→中控联调”的顺序分区流水推进；整个工期处于期末至寒假窗口，开学前完成联调交付，不占用正常教学时段。

4.2 既有房间内的管线综合

既有房间内多工种交叉，管线综合是隐形难点：灯光桥架、音视频线槽、控制与供电管路在深化图上先行排布，强弱电分槽敷设避免干扰；现场复测标高与走向后再施工，避免施工中“抢路由”造成的返工与扯皮。

4.3 主席台区吊挂安全管控

主席台区上空设备密集，安全措施前置：统一吊装时序，灯光、吊挂音箱、摄像与补声设备分区错位作业；高空工具系链防坠，作业面下方设警戒；每个吊点锚固完成后逐点检查验收，合格后方可加载。

4.4 七系统联合调试

调试遵循“先单机、后系统，先空载、后负载”：灯光逐路通电、调光确认；扩声按四项特性指标逐区试听测量；大屏与矩阵逐路切换确认；录播与会议话筒联动逐点位试录；最后进行七系统联调，按“上课／报告／活动”等场景逐一确认中控联动后交付验收。

五、实景效果展示

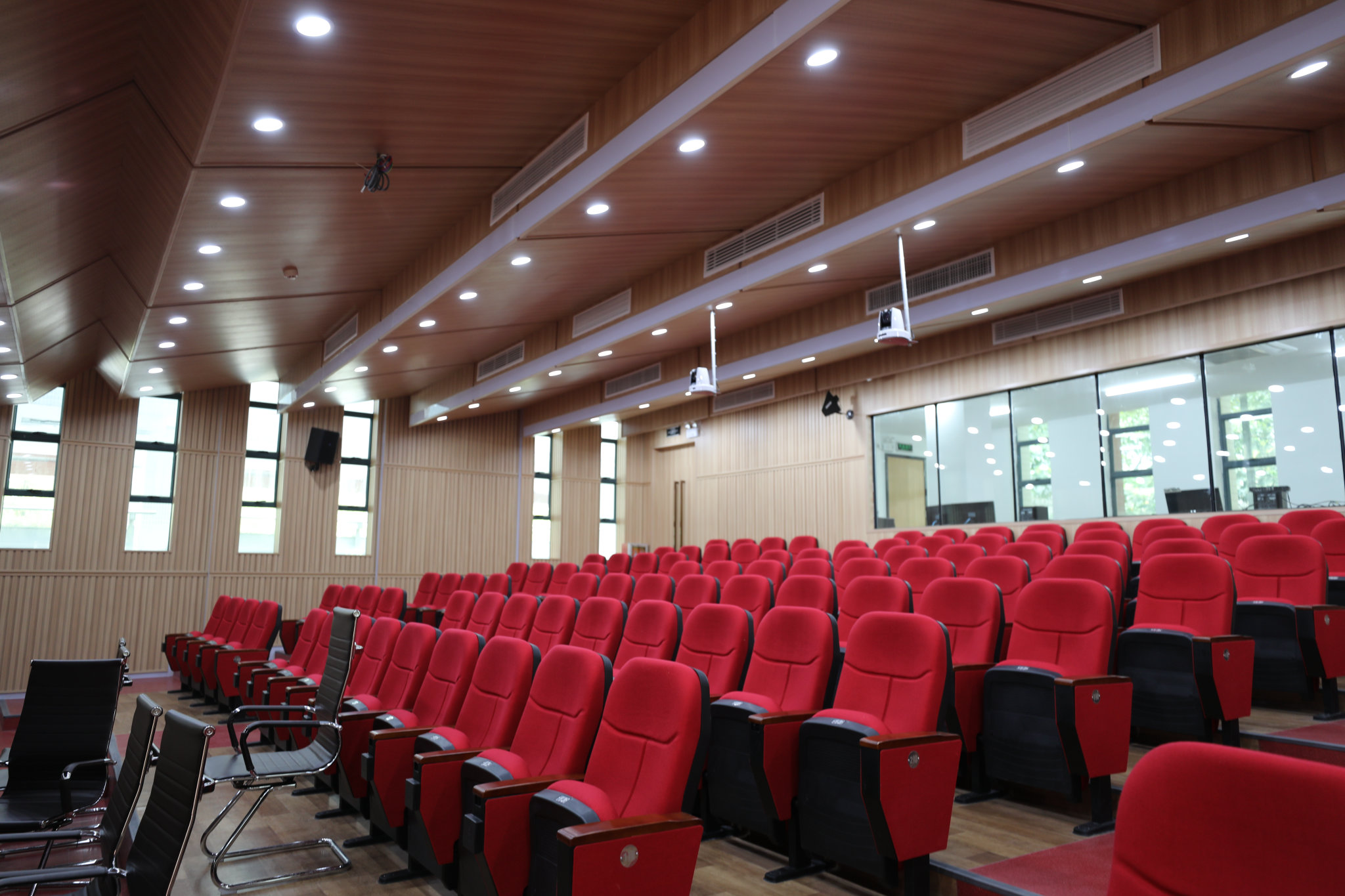

图1 广东金融学院Report Hall报告厅观众厅实景：红色阶梯座椅、条形木饰面吸声墙与井格吸声吊顶，后部玻璃隔断为导控录播区

图2 报告厅主席台实景：大面LED显示屏、R=2200mm主席台圆桌台与讲台、辅助显示屏，墙面槽木吸声板与吊挂音箱

图3 报告厅主席台侧后视角：LED大屏、环阵吊挂音箱与黑色吸声吊顶，声光电多系统终端一体化布局

三张实景图展示了报告厅建成后的完整形态：图1为观众厅——红色阶梯座椅沿8级阶梯布置，墙面条形木饰面吸声板与井格吸声吊顶控制厅堂混响，后部玻璃隔断内为导控录播区；图2为主席台正面——大面LED显示屏与R=2200mm圆桌台、讲台构成教学与活动核心区，槽木吸声板墙面与吊挂音箱清晰可见；图3为侧后视角——环阵吊挂音箱、黑色吸声吊顶与大屏同框，呈现声光电多系统终端一体化布局。声学装修与七套智能化系统安装调试完成后，报告厅同时具备了思政教学、学术报告与文娱活动的完整使用条件。

六、常见问答（FAQ）

问1：报告厅为什么要做声学装修？普通装修不行吗？

答：报告厅以语言扩声为第一功能，普通装修面层多为硬质反射材料，混响偏长会导致讲课“嗡嗡”含混、录播音质发虚。声学装修通过吸声板墙面、吸声吊顶与座席吸声配比控制混响时间与颤动回声，是扩声清晰度与录音质量的前提，应参照GB/T 50356-2005等厅堂音质标准专项设计。

问2：报告厅显示系统选LED大屏还是投影？

答：LED大屏亮度高、对比度好、不受环境光影响，适合有录像、拍照需求且面积较大的报告厅；投影造价低但受环境光与灯位影响大。本工程按业主要求采用大面LED显示屏，视频显示工程按GB 50464-2008执行；两者取舍应结合使用场景与灯光配合综合确定。

问3：报告厅智能化“多系统采购”为什么要一家总包？

答：声学、灯光、扩声、大屏、录播、会议、中控七套系统在同一空间与信号链路里工作，多头采购易造成吊挂点争位、信号链不兼容、责任界面不清，现场扯皮与返工的隐性成本远高于分包省下的钱。一体化深化设计+同一主体安装调试，才能保证系统“装得上、联得通、用得好”。

问4：数字无线会议系统要注意什么？

答：一是无线频率统一规划，避免与录播、中控等无线设备互扰；二是拾音点位与发言管理接入扩声和录播链路，保证发言即扩音、即录像；三是会议单元布设不破坏装修面层，主席台圆桌区走线隐蔽可靠。

问5：“全场景录像录音系统”和普通录像有什么区别？

答：全场景录播对课程与活动做多路信号（大屏画面、摄像机画面、现场声音）的同步采集与自动切换，成片可直接用于教学资源沉淀与活动存档；普通录像只有单一机位画面，无法完整还原“讲稿+大屏+发言”的全过程。

问6：厅堂扩声系统的“四项特性指标”指什么？

答：即GB 50371-2006《厅堂扩声系统设计规范》规定的最大声压级、传输频率特性、声场不均匀度与传声增益：分别对应动态余量、音色均衡、前后排听感一致性与话筒增益余量。验收时按GB/T 4959-2011《厅堂扩声特性测量方法》实测。

问7：多系统报告厅工程验收要看哪些资料和标准？

答：声学装修按GB/T 50356-2005、GB 50118-2010与GB 50222-2017核查材料与构造；扩声按GB 50371-2006设计要求、GB/T 4959-2011实测、GB/T 28048-2011验收；灯光吊挂按WH/T 97-2022检测、WH/T 28-2007把关安全；显示与会议按GB 50464-2008、GB 50635-2010；智能化按GB 50314-2015；电气按GB 50303-2015。资料应含深化设计图、信号链拓扑、载荷计算、设备清单、调试记录与隐蔽工程验收记录。

七、避坑指南：七大误区逐一纠正

坑1：报告厅智能化就是买设备，装修随便做。

纠：恰恰相反：设备是“扬声器、话筒、摄像机”，装修面层决定这些设备工作在什么声学环境里。硬质装修让混响失控，再贵的扩声与录播也出不来清晰的声音。正确顺序是声学专项设计先行、设备安装随后。

坑2：各系统分开招标更省钱。

纠：七套系统在同一吊挂空间与信号链路里作业，多头采购易造成灯位、屏位、声场与吊挂冲突、责任界面不清，现场扯皮与返工的隐性成本远高于分包省下的钱。一体化深化+同一主体施工，才是既省心又安全的方式。

坑3：LED大屏越大越好、越亮越好。

纠：大屏尺寸应与视距、层高匹配，盲目求大会压缩灯光吊挂空间并造成前排眩晕；亮度也不是越高越好，需与报告模式照度平衡，过亮刺眼且加剧灯屏光路干扰。应按视距计算与照度平衡确定规格。

坑4：会议话筒越多越好。

纠：话筒数量超过扩声系统的传声增益余量，啸叫风险成倍上升。应按圆桌席位配置数字会议单元、统一管理开关，并按四项特性指标留足增益余量，而不是简单堆数量。

坑5：智能中控可有可无，就是一堆遥控器。

纠：中控是把七套系统按使用场景组织起来的“神经中枢”：上课、报告、活动、散会各场景的灯光、大屏、录播、扩声状态一键切换。没有中控，每次使用都需人工逐一开机调状态，出错率高且依赖专人。

坑6：调试就是“灯亮、屏亮、音响响”。

纠：调试应按“先单机、后系统，先空载、后负载”推进：灯光逐路确认、扩声按指标实测、大屏与矩阵逐路切换、录播与会议逐点位试录，最后按场景做七系统联调。只做点亮试响，使用中隐患才会暴露。

坑7：只比价格，不看安全与验收配置。

纠：低价常以省略载荷计算、削减保险装置、使用非标线缆为代价。吊挂安全与用电安全涉及强制性要求，比价前先比对安全配置清单与验收标准。

八、规范依据与参考资料

本工程于2017—2018年实施；上表所列为同类报告厅声学、灯光、扩声、视频显示与智能化工程现行设计与验收的通用依据，其中部分标准为工程完工后发布版本，早年工程按当时有效版本执行。

参考资料与引用标准

[1] WH/T 97-2022《舞台灯光系统验收检测规范》；GB/T 14218-2018《电子调光设备性能参数与测试方法》

[2] WH/T 28-2007《舞台机械 台上设备安全》；GB/T 36727-2018《舞台机械 验收检测规范》

[3] GB 50314-2015《智能建筑设计标准》；GB 50303-2015《建筑电气工程施工质量验收规范》；GB 55024-2022《建筑电气与智能化系统通用规范》

[4] GB/T 50356-2005《剧场、电影院和多用途厅堂建筑声学设计规范》；GB 50118-2010《民用建筑隔声设计规范》；GB 50222-2017《建筑内部装修设计防火规范》；GB 50371-2006《厅堂扩声系统设计规范》；GB/T 4959-2011《厅堂扩声特性测量方法》；GB/T 28048-2011《厅堂、体育场馆扩声系统验收规范》；WH/T 25-2007《剧场等演出场所扩声系统工程导则》

[5] GB 50464-2008《视频显示系统工程技术规范》；GB 50635-2010《会议电视会场系统工程技术规范》
