南方医科大学-会议厅及演播室建筑声学装修影视灯光工程

一、项目概况

本工程位于广东省广州市，为南方医科大学的会议厅与演播室专业场馆工程，涵盖建筑声学装修与影视灯光两大专业系统。项目基本信息如下表：

二、工程范围与系统组成

本工程包含两类专业空间：一类是演播室——以电视节目录制为核心功能，需按广电标准完成建筑声学装修与电视影视灯光；另一类是多个会议厅——以会议、报告功能为主，需完成影视灯光设计与安装调试。两类空间共用“建声装修打底、灯光系统置顶”的技术路线：声学构造决定房间的声音底子，灯光系统决定画面的成像质量，二者在深化设计阶段即统筹考虑。

2.1 演播室建筑声学装修

演播室建筑声学装修的目标，是给电视录制提供一个“干净的声底”：一方面通过吸声构造把混响时间控制在语言录制适宜的区间，避免房间染色让声音发“嗡”、发“空”；另一方面通过隔声构造阻断内外噪声相互干扰，压低本底噪声。墙面与顶面按吸声/扩散配比布置声学构造，门与观察窗按隔声等级配置，穿墙管线孔洞逐一密封——声学工程是“隐蔽工程堆出来的效果”，构造节点决定成败。

2.2 会议厅影视灯光

会议厅影视灯光兼顾两类需求：现场会议要有均匀、无眩光的基础照明；报告、录制场景要给主席台与演讲区布置面光，保证人物面部照度与画面效果。灯具按功能分区布光，配套调光控制实现场景切换——全体会议、专题报告、节目录制各有一键场景。多个会议厅规模与层高不同，灯位按各厅实际净高与照度要求单独计算，不做“一个方案套到底”。

2.3 电视灯光吊挂系统

电视灯光吊挂系统是演播室的安全骨架：格栅马道与吊杆轨道构成灯具吊挂的“顶面工作面”，灯具经吊挂件固定于光位，检修人员在马道上完成对光、换灯作业。吊挂件与安全装置按灯具重量逐点核载，保证任何一盏灯具都不会成为头顶隐患。本项目演播室灯具即按此方式分区吊挂——面光区、顶光区、侧光区、效果区各就各位（见图2）。

三、设计亮点与技术要点

3.1 建声先行：先控本底噪声，再做音质

声学设计的第一步不是选吸声板，而是控噪声：先查明场地周边与楼宇内的噪声源，确定演播室允许的本底噪声限值，再通过隔声构造把噪声“挡在门外”；噪声压住之后，混响时间与吸声配比才有意义。顺序反了，再好的吸声构造也救不回一个吵的房间——这是广电录播建筑声学的通行设计逻辑[1]。

3.2 隔声吸声构造：断桥、密封、匹配

演播室声学构造遵循“断桥、密封、匹配”三原则：隔声墙体与原建筑结构之间设弹性断缝，避免振动“过桥”传播；门窗、管线穿墙处逐一密封堵严；隔声门窗的隔声量与墙体匹配，不让门窗成为隔声短板。吸声面与扩散面按比例搭配，既防止声音过“干”，也抑制颤动回声等声学缺陷。

3.3 影视灯光：照度、色温、显色指数三统一

电视灯光画面好不好，看三个指标：照度够不够、色温齐不齐、显色指数高不高。照度按摄像灵敏度分区计算，面光区人物面部照度优先保证；同一场景内灯具色温一致，画面才不会“一块冷一块暖”；显色指数高的灯具让肤色、服装、布景还原真实。会议厅照明与演播室影视灯光按各自场景分别选配，光度数据参照《舞台灯具光度测试与标注》WH/T 26-2007 把关。

3.4 电视灯光吊挂：逐点核载与安全装置

灯具悬于人员头顶，吊挂安全是电视灯光系统的第一原则：吊点按灯具重量逐点核载，吊挂件配置保险装置，马道与轨道节点逐个验收。赛佳自研的恒力吊杆等影视器材专利技术，正是针对电视灯光吊挂场景研发——升得稳、停得住、检修方便；配套的可变角度三基色柔光灯专利灯具，则服务于影视灯光对面光柔和度与显色性的要求。

3.5 供配电与调光控制：系统稳定运行的底线

影视灯光瞬时负荷大、调光设备对电网有谐波影响，供配电与调光控制按专业灯光系统设计：灯光配电独立分路，调光设备性能参照《电子调光设备性能参数与测试方法》GB/T 14218-2018 把关；电气施工与验收执行《建筑电气工程施工质量验收规范》GB 50303-2015，接地与保护按现行强制性规范要求执行，保证系统长期运行安全。

四、施工难点与解决方案

4.1 约31天多空间工期的倒排统筹

本工程2004年12月18日开工、2005年1月18日竣工，约31天工期且横跨元旦假期，有效作业日紧张。赛佳采取“深化前置+预制加工”的策略：灯位与声学构造节点在进场前完成深化确认，吊挂件、声学构件场外预制，进场即安装；多个会议厅与演播室分区分组流水作业，压缩总工期。

4.2 建声装修与灯光安装的工序交叉管理

建声装修与灯光安装的交叉是本类工程的普遍难点：灯具开孔、吊挂件预埋若与声学构造配合不当，既破坏饰面又损伤声学性能。本工程按“先隐蔽、后饰面，吊挂件随构造预埋、末端灯具晚进场”的顺序组织，声学构造内的管线、孔洞在封板前逐一检查密封，饰面完成后灯具只做“对接安装”，避免二次开孔。

4.3 演播室吊挂作业与用电安全管控

演播室上空作业执行双重管控：结构安全上，吊点与轨道节点逐个复核验收后方可加载灯具；作业安全上，马道作业佩戴防护、工具系链防坠，作业面下方设警戒。灯具安装后逐灯试亮，配合调光系统完成场景编程与效果确认，交付前按光位分区逐区验收。

五、实景效果展示

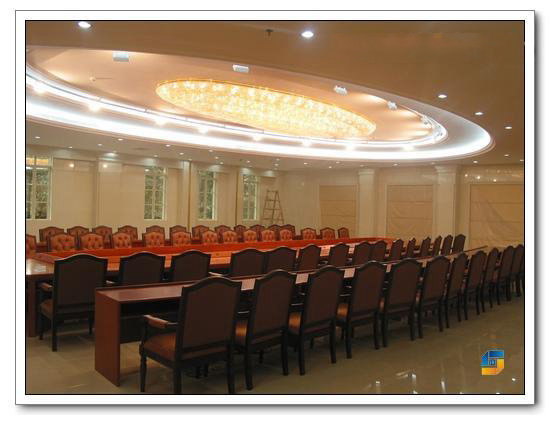

图1 南方医科大学会议厅实景：椭圆形多层发光吊顶与环形灯槽，影视灯光均匀覆盖弧形会议桌席，建筑装修与灯光一体化完成

图2 南方医科大学演播室实景：格栅马道上按光位分区吊挂影视灯具，构成电视灯光吊挂系统，背景演播屏与阶梯桌席满足节目录制需求

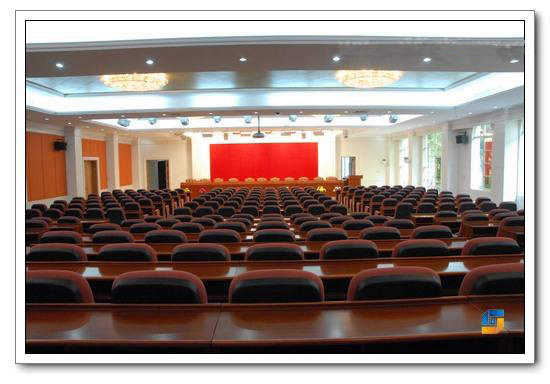

图3 南方医科大学大型会议厅实景：长条形发光灯槽吊顶提供均匀会议照明，主席台区与阶梯观众席布局规整

六、常见问答（FAQ）

问1：演播室声学装修和普通装修有什么区别？

答：普通装修解决“好看”，声学装修解决“声音合格”：吸声与隔声构造要按混响时间、本底噪声两项指标反推材料与构造做法，门、窗、穿墙孔洞逐一做隔声密封，声学效果藏在隐蔽工程里。演播室还要兼顾电视灯光吊挂的荷载与开孔配合，必须由懂声学与灯光工艺的专业单位一体化实施。

问2：会议厅影视灯光与普通照明有什么区别？

答：普通照明只管“亮”，影视灯光要管“拍出来好看”：面光要保证人物面部照度与角度，灯具色温要一致否则画面冷暖失衡，显色指数要高否则肤色服装失真；还要配调光控制实现会议、报告、录制多场景切换。这些是一般建筑照明不考虑的。

问3：演播室的混响时间怎么确定？

答：按房间用途与容积确定：语言录制为主的演播室混响时间要求更短，一般在0.4秒上下量级（具体按GY/T 5086-2012对应用途的推荐值与房间容积计算[1]）；混响过长的房间声音发“空”、清晰度下降，过短则发“干”。实测按GY 5022-2007的测量规范执行。

问4：电视灯光为什么强调色温和显色指数？

答：摄像机按色温设定白平衡，同一画面内灯具色温不一致，画面就会一部分偏蓝、一部分偏黄；显色指数低则肤色、服装、布景还原失真。录制类房间灯具选型时按光度数据（WH/T 26-2007）与色温一致性把关，LED灯具还应满足WH/T 60-2013的技术要求。

问5：电视灯光吊挂系统的安全如何保障？

答：三层保障：设计上吊点按灯具重量逐点核载，吊挂件配置保险装置；施工上控制马道、轨道节点锚固质量，高空作业规范防护；使用上建立巡检制度，定期检查吊挂件与保险装置状态。任何一盏灯具都悬于人员头顶，安全投入不能省。

问6：老会议厅改造成录制级房间，声学要动多大？

答：视目标而定：仅改善会议听感，通常墙面顶面增加吸声构造即可；要达到电视录制标准，则需核算本底噪声与隔声缺口，可能涉及隔声门窗更换、管线密封甚至“房中房”构造。建议先做声学诊断再定改造范围，避免盲目堆材料。

问7：这类工程验收要看哪些标准资料？

答：声学方面：建筑声学设计与测量按GB/T 50356，演播室声学按GY/T 5086-2012，混响实测按GY 5022-2007；灯光方面：演播室灯光系统按GY 5045-2006，灯光验收检测参照WH/T 97-2022；电气按GB 50303。资料应含深化设计图、声学构造隐蔽验收记录、吊点载荷计算、调光调试记录。

七、避坑指南：七大误区逐一纠正

坑1：演播室就是装修得好看点，声学无所谓。

纠：恰恰相反：演播室的价值在“录出来的声音和画面合格”。混响失控、本底噪声超标，画面再好节目也不能用；而声学问题的整改要拆墙动顶，代价远大于前期按规范做建声。

坑2：影视灯够亮就行，色温显色无所谓。

纠：电视画面是摄像机“看”出来的：色温不一致画面冷暖失衡，显色指数低则肤色失真。灯具按光度与色温一致性选配，亮度交给调光控制，才是正路。

坑3：吸声材料贴满墙，声学一定好。

纠：吸声过量房间会发“干”，语言清晰度反而下降；且忽视隔声与本底噪声，贴再多吸声板也挡不住门外噪声。声学构造应按吸声/扩散配比设计，先控噪声再做音质。

坑4：灯具吊挂随便挂上就算安装完成。

纠：吊挂件未按灯具重量核载、无保险装置，等于头顶悬着隐患。吊点锚固、保险装置、轨道节点须逐个验收，这既是工艺要求也是安全底线。

坑5：声学效果开完工测一次就算数。

纠：声学构造的密封、断缝在隐蔽阶段就已定型，完工实测只是验证。隐蔽工程（隔声构造、穿墙封堵）应逐项验收留档，事后补救几乎不可行。

坑6：普通装饰队可以顺手做声学装修。

纠：声学装修的核心在构造节点：弹性断缝、隔声门窗安装、穿墙密封，工艺细节决定成败。普通装饰队缺乏声学工艺经验，常见“材料用够、节点做错”，实测不达标返工代价更高。

坑7：只比报价，不看安全与配置清单。

纠：低价常以省略吊点载荷计算、削减保险装置、降低隔声门等级为代价。灯光吊挂与用电安全涉及强制性要求，比价前先比对安全配置清单与验收标准。

八、规范依据与参考资料

本工程于2004年12月至2005年1月实施，是赛佳在南方医科大学的首次委托；上表所列为同类演播室与会议厅声学、影视灯光工程现行设计与验收的通用依据，其中部分标准为工程完工后发布版本，早年工程按当时有效版本执行。

参考资料与引用标准

[1] GB/T 50356-2005《厅堂、体育场馆建筑声学设计及测量规程》；GB 50118-2010《民用建筑隔声设计规范》；GY/T 5086-2012《广播电视录（播）音室、演播室声学设计规范》；GY 5022-2007《广播电视播音（演播）室混响时间测量规范》；GY/T 5043-2013《广播电视中心技术用房室内环境要求》；GB/T 15508-1995《声学 语言清晰度测试方法》

[2] GY 5045-2006《电视演播室灯光系统设计规范》；WH/T 97-2022《舞台灯光系统验收检测规范》；WH/T 26-2007《舞台灯具光度测试与标注》；WH/T 60-2013《LED舞台灯具通用技术条件》；GB/T 14218-2018《电子调光设备性能参数与测试方法》

[3] JGJ 57-2016《剧场建筑设计规范》（第9章）；GB 50034-2013《建筑照明设计标准》；GB 50222-2017《建筑内部装修设计防火规范》；GB 50303-2015《建筑电气工程施工质量验收规范》；GB 55024-2022《建筑电气与智能化系统通用规范》
