广东省外语艺术职业学院五山校区艺体中心音乐厅灯光音响系统项目

一、项目概况

本工程位于广州市天河区广东省外语艺术职业学院五山校区艺体中心内，属高校演出场馆的舞台灯光、扩声音响与舞台机械专业工程，施工范围聚焦三大系统的深化设计与安装调试[6]。项目基本信息如下表：

二、工程范围与系统组成

音乐厅以音乐演出为主，兼顾典礼、会议与综艺活动，舞台灯光、扩声音响与舞台机械是支撑演出功能的三大基础系统：舞台灯光系统为演出提供面光、顶光、侧光等照明与光效；扩声系统把声音均匀覆盖到每一个座位；舞台机械系统负责吊杆等台上设备的升降吊挂，为灯具与布景提供作业条件。三系统在舞台上空交错，天然需要一体化考虑。

2.1 舞台灯光系统

舞台灯光按演出功能划分光位：台口外侧的面光保证演员面部照明，台口上方的顶光与舞台内的侧光、流动光共同塑造立体光效；配套调光/直通回路与灯控台，满足音乐演出、典礼、综艺等多场景编程需求。灯具选型关注色温一致性与显色指数，保证电视录制与现场观感的色彩还原。

2.2 扩声（音响）系统

扩声系统遵循《厅堂扩声系统设计规范》GB 50371-2006 的设计要求[4]，围绕最大声压级、传输频率特性、声场不均匀度、传声增益四项特性指标展开：扬声器按观众厅形状分区覆盖，兼顾池座与后区；系统配置话筒拾音、调音与音频处理链条，并针对音乐厅空间控制啸叫风险，保证语言清晰度与音乐重放效果。

2.3 舞台机械系统

舞台机械负责舞台上空的吊挂作业：深化阶段对灯吊杆等台上设备统一吊点编号、逐点载荷复核，设备安全执行《舞台机械 台上设备安全》WH/T 28-2007[2]；安装后逐台试验升降行程与限位、确认制动与防坠落装置有效，为灯具吊挂与布景更换提供安全的作业平台。

三、设计亮点：三系统一体化深化设计

3.1 灯位、声场与吊杆叠加排布，从图上消除冲突

三个系统的冲突几乎都发生在“图上”：灯位图、扬声器吊挂图与吊杆图各画各的，到了现场才发现灯具吊点被吊杆挡住、扬声器吊挂与灯杆争位。本工程把灯位、扬声器布点与吊杆排布在同一套深化图上叠加设计，统一吊点编号与载荷台账，从源头消除三系统冲突——这也是本项目以“深化设计+安装调试”整体立项的意义所在。

3.2 舞台灯光：光位全覆盖与色温显色一致

舞台灯光是音乐厅的“表情系统”：光位覆盖要全，色温与显色要稳。深化阶段按音乐演出为主、典礼综艺兼顾的定位排布各光位，灯具按色温一致原则选配，保证舞台画面不“一块冷一块暖”；调光回路按负荷分级配置，调光设备性能参照《电子调光设备性能参数与测试方法》GB/T 14218-2018 把关。

3.3 扩声系统：四项特性指标定设计

扩声不是“声音大就行”。设计围绕四项特性指标展开：最大声压级保证动态余量，传输频率特性保证音色均衡，声场不均匀度让前后排听感一致，传声增益决定话筒开够还不啸叫的余量[4]。扬声器吊挂点与灯杆、吊杆在深化图上统一协调，既保证覆盖指向，又不互相遮挡。

3.4 舞台机械：吊挂载荷复核与运行安全

舞台上空设备悬挂于演职人员与观众头顶，吊挂安全是第一设计原则：吊点逐点载荷复核，保险装置与防坠落措施按 WH/T 28-2007 配置检查；舞台机械验收检测参照 GB/T 36727-2018 执行，升降、制动、限位逐台试验留档。

3.5 供配电与接地：三系统稳定运行的底线

舞台灯光瞬时负荷大、扩声与机械控制系统对电源质量敏感，用电安全贯穿全过程：舞台配电与线路工程按《建筑电气工程施工质量验收规范》GB 50303-2015 施工验收]，接地、防雷与保护按《建筑电气与智能化系统通用规范》GB 55024-2022 强制性要求执行，灯光、音响、机械配电分路隔离，降低相互干扰。

四、施工难点与解决方案

4.1 横跨开学季的工期统筹

工期倒排：深化设计与设备预配在进场前完成，进场后按“吊挂构件→灯光→机械→扩声→联调”的顺序分区流水推进；工期后段已进入9月开学季，噪音与吊装工序避开教学时段，将施工对校园的影响降到最低。

4.2 舞台上空交叉作业安全管控

舞台上空多工种交叉，安全措施前置：统一吊装时序，灯光、机械、扩声吊挂分区错位作业；高空工具系链防坠，作业面下方设警戒；每个吊点锚固完成后逐点检查验收，合格后方可加载。

4.3 三系统联合调试

调试遵循“先单机、后系统，先空载、后负载”：灯光逐路通电、调光确认；扩声按四项特性指标逐区试听测量；机械逐台试验行程与限位；最后进行三系统联调，确认调光、扩声、机械互不干扰后交付验收。

4.4 与艺体中心土建装修的界面配合

艺体中心多专业同步建设，管线综合是隐形难点：灯光桥架、扩声线槽、机械动力管路在深化图上先行排布，现场复测标高与走向后再施工，避免施工中“抢路由”造成的返工与扯皮。

五、实景效果展示

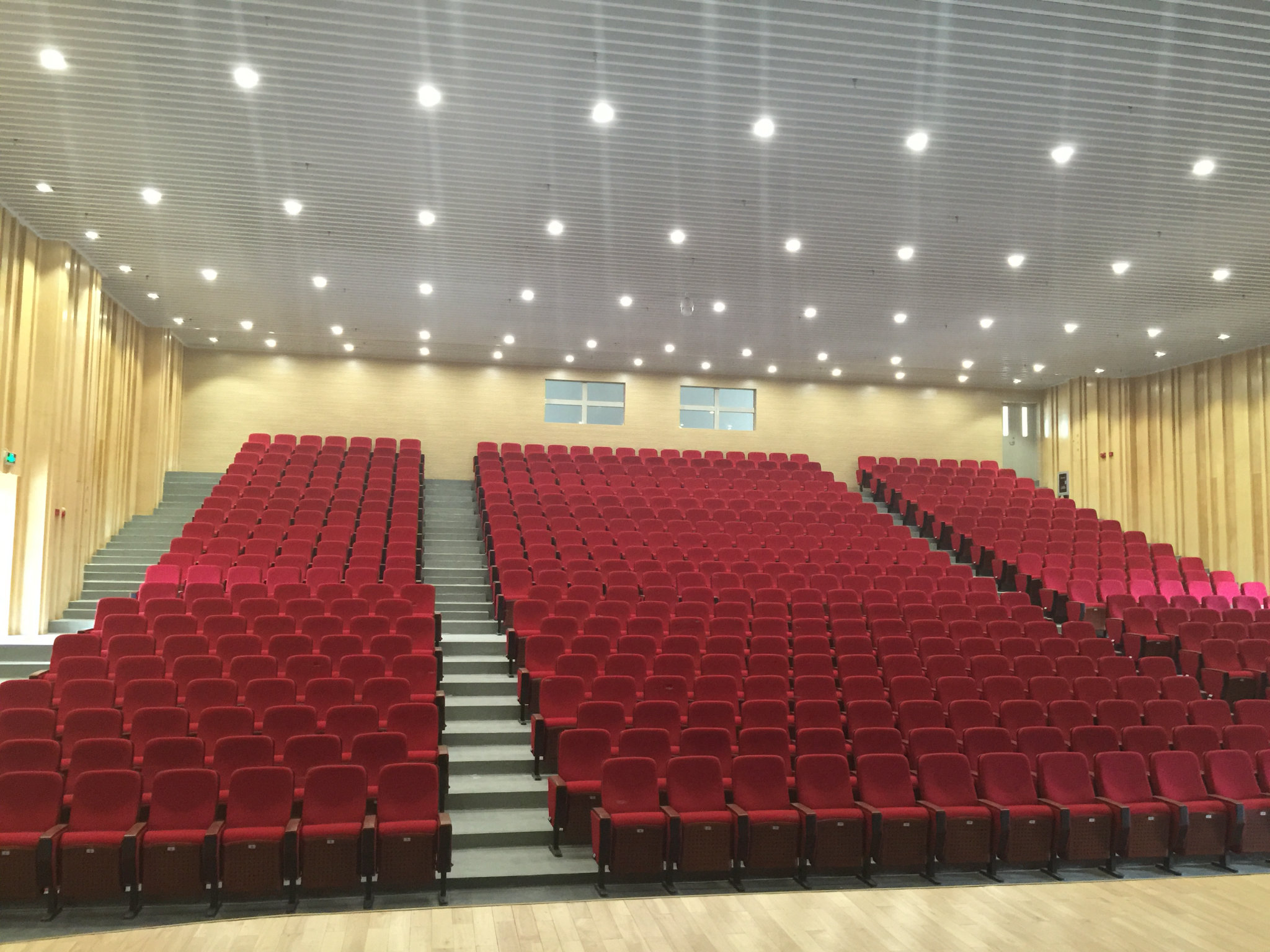

图1 广东省外语艺术职业学院五山校区艺体中心音乐厅观众厅实景：红色阶梯座椅与条形灯带吊顶，墙面木饰面吸声构造

图2 音乐厅观众厅另一视角实景：池座分区、横向过道与木质吸声墙面，灯光音响系统安装完成后的整体状态

图1、图2为音乐厅观众厅安装完成后的实景：红色阶梯座椅分区清晰、横向过道贯通；吊顶条形灯带与筒灯提供观众厅基础照明，墙面木饰面兼具装饰与吸声功能。舞台灯光、扩声与舞台机械系统安装调试完成后，整厅具备了完整的演出使用条件。

六、常见问答（FAQ）

问1：音乐厅的舞台灯光、音响、舞台机械为什么要一体化深化设计？

答：三系统共用舞台上空同一片吊挂空间：灯位、扬声器吊点、吊杆若各自为政，现场必然出现“灯具无处挂、吊杆挡声场”的冲突，返工代价高。一体化深化设计把三类图叠加排布、统一吊点编号与载荷复核，从图纸源头消除冲突，也为后续改造留出余量。

问2：厅堂扩声系统的“四项特性指标”指什么？

答：即GB 50371-2006《厅堂扩声系统设计规范》规定的最大声压级、传输频率特性、声场不均匀度与传声增益：分别对应动态余量、音色均衡、前后排听感一致性与话筒增益余量。验收时按GB/T 4959-2011《厅堂扩声特性测量方法》实测。

问3：音乐厅舞台灯光的色温和显色指数有什么讲究？

答：同一演出场景内灯具色温应一致，否则画面“冷暖不一”；显色指数影响服装、布景与肤色的真实还原，录制类音乐厅要求更高。选型时按WH/T 26-2007标注的光度数据与WH/T 60-2013对LED灯具的要求把关。

问4：舞台机械吊挂安全如何保障？

答：三层保障：设计上逐点载荷复核、按WH/T 28-2007配置台上设备与保险装置；施工上控制吊点锚固质量、规范高空作业；验收上按GB/T 36727-2018逐台试验升降、制动与限位，并留存记录。

问5：扩声系统如何避免啸叫？

答：一是合理布点，话筒区避开扬声器覆盖主瓣；二是留足传声增益余量，系统按四项特性指标设计；三是配置反馈抑制等音频处理手段；四是调试阶段按实际使用话筒位逐点试音。多管齐下才能“开得响、啸不了”。

问6：灯光音响设备安装会不会影响音乐厅的建筑声学？

答：会有影响，必须在深化阶段协调：灯具与扬声器吊挂点避开声学构造的关键部位，穿孔、开孔做好封堵复原；设备布置不遮挡吸声面、不产生共振。这也是声学场馆的灯光音响工程必须由懂声学的单位施工的原因。

问7：舞台灯光音响机械工程验收要看哪些资料和标准？

答：灯光系统按WH/T 97-2022检测验收；扩声按GB 50371-2006设计要求、GB/T 4959-2011实测、GB/T 28048-2011验收；舞台机械按GB/T 36727-2018验收检测；电气部分按GB 50303-2015。资料方面应含深化设计图、载荷计算、设备清单、调试记录与隐蔽工程验收记录。

七、避坑指南：七大误区逐一纠正

坑1：灯光、音响、机械分三家做更省钱。

纠：三系统在同一吊挂空间作业，分包易造成灯位、声场与吊杆冲突、责任界面不清，现场扯皮与返工的隐性成本远高于分包省下的钱。一体化深化设计+同一主体施工，才是既省心又安全的方式。

坑2：扩声系统声音越大越好。

纠：扩声追求的是“清晰、均匀、够用”的动态余量，不是无节制响度。声压级过高不仅刺耳，还加剧啸叫风险并推高功放配置成本。按四项特性指标设计才是正路。

坑3：灯具只要够亮，显色无所谓。

纠：音乐演出对色彩还原要求高：显色指数低的灯具会让服装布景“变色”，色温不统一则画面冷暖失衡。灯具应按光度与色温一致性选配，亮度交给调光控制。

坑4：舞台机械看载重就行，制动不重要。

纠：恰恰相反：吊挂安全的关键在制动与防坠落——升得起来更要停得住。制动器、限位、保险装置须逐台试验留档，按WH/T 28-2007与GB/T 36727-2018执行，不能只看出厂标称载荷。

坑5：吊点在网架上随便焊、随便打孔。

纠：吊点必须经结构复核后定点：网架杆件的承载与焊接、螺栓球节点的开孔都有严格限制，随意加吊点可能损伤结构。深化设计定吊点、现场复测再开孔，一步不能省。

坑6：调试就是“灯亮、音响响”。

纠：调试应按“先单机、后系统，先空载、后负载”推进：灯光逐路确认、扩声按指标实测、机械逐台试验行程限位，最后三系统联调。只做点亮试响，演出中隐患才会暴露。

坑7：只比价格，不看安全与验收配置。

纠：低价常以省略载荷计算、削减保险装置、使用非标线缆为代价。舞台机械与用电安全涉及强制性要求，比价前先比对安全配置清单与验收标准。

八、规范依据与参考资料

本工程于2016年实施；上表所列为同类舞台灯光、扩声与舞台机械工程现行设计与验收的通用依据，其中部分标准为工程完工后发布版本，早年工程按当时有效版本执行。

参考资料与引用标准

[1] WH/T 97-2022《舞台灯光系统验收检测规范》；GB/T 14218-2018《电子调光设备性能参数与测试方法》

[2] WH/T 28-2007《舞台机械 台上设备安全》；WH/T 36-2009《舞台机械 台下设备安全要求》；GB/T 36727-2018《舞台机械 验收检测规范》

[3] JGJ 57-2016《剧场建筑设计规范》（第6.3/6.4/6.5节）；GB 50303-2015《建筑电气工程施工质量验收规范》；GB 55024-2022《建筑电气与智能化系统通用规范》

[4] GB 50371-2006《厅堂扩声系统设计规范》；GB/T 4959-2011《厅堂扩声特性测量方法》；GB/T 28048-2011《厅堂、体育场馆扩声系统验收规范》；WH/T 25-2007《剧场等演出场所扩声系统工程导则》
