华南师范大学音乐厅舞台灯光舞台机械设计及安装设备工程

一、项目概况

本工程位于广州市番禺区大学城华南师范大学校区内，属高校演出场馆的舞台灯光与舞台机械专业工程，施工范围聚焦两系统的深化设计与安装调试。项目基本信息如下表：

二、工程范围与系统组成

高校音乐厅以音乐演出为主，兼顾典礼、会议与综艺演出，舞台灯光与舞台机械是支撑演出功能的两大基础系统：舞台灯光系统负责为演出提供面光、顶光、侧光等基础照明与光效；舞台机械系统负责吊杆、吊挂点等台上设备的升降与吊挂，为布景、灯具吊挂提供作业平台。两系统共用舞台上方同一片吊挂空间，天然需要一体化考虑。

从竣工实景（图1）可以看到，台口上方与舞台区的灯具沿桁架与吊杆分区吊挂、排列规整，灯位覆盖演出所需的各主要光位；观众厅池座与楼座、墙面上部木饰面同框可见——系统安装完成后，整厅具备了完整的演出照明条件。

三、设计亮点：灯光机械一体化深化设计

3.1 灯位与吊杆叠加排布，从图上消除冲突

舞台灯光与舞台机械的冲突几乎都发生在“图上”：灯位图与吊杆图各画各的，到了现场才发现灯具吊点被吊杆挡住、吊杆行程被灯具阻挡。本工程把灯位布置与吊杆排布在同一张深化图上叠加设计，统一吊点编号与载荷台账，从源头消除了灯机冲突——这也是本项目以“设计及安装设备工程”立项的意义所在[6]。

3.2 深化设计前置，支撑约4天现场工期

本工程现场工期仅约4天[5]。压缩现场工期的关键不在现场抢工，而在深化设计前置：进场前完成灯位排布、吊挂构件选型与预组装，设备到货按吊点编号预配；进场后现场作业只剩“吊装就位、接线、调试”三件事，把对场馆正常使用的影响压到最低。

3.3 吊挂安全：载荷复核与保险装置

舞台上方设备悬挂于演职人员头顶，吊挂安全是第一设计原则。深化阶段对每个吊点进行载荷复核，吊杆等台上设备的安全要求执行《舞台机械 台上设备安全》WH/T 28-2007[2]；安装中保险装置、防坠落措施与吊点锚固逐项检查验收，不留“头顶隐患”。

3.4 用电安全与调光系统把关

舞台灯光瞬时负荷大、回路数量多，用电安全贯穿深化、安装、调试全过程：舞台配电与控制系统按《建筑电气工程施工质量验收规范》GB 50303-2015 施工验收[4]，接地与分层保护按现行通用规范执行，调光设备性能参照《电子调光设备性能参数与测试方法》GB/T 14218-2018 把关[1]。

四、施工难点与解决方案

4.1 约4天工期怎么排

工期倒排：深化设计与预制在进场前完成大半，设备到货即按吊点编号预配；进场后按“吊挂→安装→接线→单机调试→系统联调”流水推进，4天内完成安装调试并交付使用。

4.2 高空交叉作业安全管控

舞台上方多工种交叉，安全措施前置：统一吊装时序，灯光、机械分区错位作业，高空工具系链防坠，作业面下方设置警戒，确保交叉施工期间人员与设备安全。

4.3 先单机后联动的调试顺序

调试遵循“先单机、后系统，先空载、后负载”的顺序：灯具逐点通电、调光回路逐路确认，吊杆行程与限位逐台试验，最后进行灯光与机械的系统联调，确认互不干扰后点亮验收。

五、实景效果展示

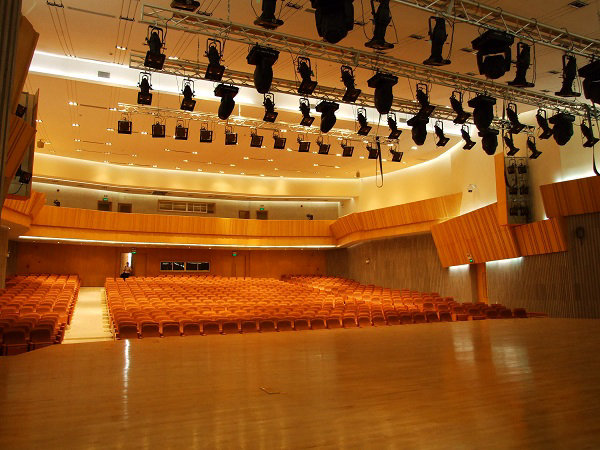

图1 华南师范大学音乐厅观众厅与舞台灯光吊挂系统实景：灯具沿桁架与吊杆分区吊挂，覆盖台口面光、顶光及舞台区域

图1为音乐厅观众厅与舞台灯光吊挂系统实景，自舞台向观众厅方向拍摄：台口上方与舞台区灯具沿桁架与吊杆分区吊挂、排列密集规整，覆盖面光、顶光等主要光位；池座与楼座座椅、墙面上部木饰面同框可见，直观呈现了系统安装完成后的整体状态。

六、常见问答（FAQ）

问1：音乐厅舞台灯光系统一般包含哪些部分？

答：常规包括面光、顶光、侧光、返光（逆光）、流动光等基础灯位，配套调光/直通控制回路、舞台配电与灯控台；音乐厅还常按演出需要配置追光与效果灯位。具体配置应根据演出剧目、台口尺寸与预算，在深化设计阶段确定。

问2：舞台灯光和舞台机械为什么要一体化深化设计？

答：两系统共用舞台上方同一片吊挂空间：灯位、吊杆、吊点若各自为政，现场必然出现“灯具无处挂、吊杆挡光路”的冲突，返工代价高。一体化深化设计把灯位图与吊杆布置叠加排布、统一吊点编号与载荷复核，从图纸源头消除冲突。

问3：舞台上方吊挂设备如何保证安全？

答：三层保障：设计上每个吊点做载荷复核、选用合格吊挂与保险装置，执行WH/T 28-2007《舞台机械 台上设备安全》；施工上控制吊点锚固质量、高空作业规范防护；验收上逐台试验吊杆行程与限位、逐点检查保险装置，并留存验收记录。

问4：舞台灯光工程的工期一般要多久？

答：设备安装与调试窗口可短至数天——本工程现场安装调试约4天；但前期深化设计、设备生产与预组装通常需要数周。整体周期取决于系统规模、设备供货周期与场馆使用安排，建议与校方假期窗口统筹排期。

问5：高校剧场、音乐厅灯光改造要注意什么？

答：一查吊挂安全：使用十年以上的吊杆、吊点应由专业机构检查载荷与保险装置；二查线路老化与调光设备状态；三按现行标准（如WH/T 97-2022）做验收检测；四利用寒暑假窗口组织施工，避免影响教学演出。

问6：舞台灯光与舞台机械工程验收依据什么标准？

答：灯光系统可按WH/T 97-2022《舞台灯光系统验收检测规范》检测；舞台机械按GB/T 36727-2018《舞台机械 验收检测规范》执行，台上、台下设备安全分别对照WH/T 28-2007、WH/T 36-2009；建筑电气部分按GB 50303-2015验收。

问7：如何选择专业的舞台灯光工程公司？

答：看三点：同类音乐厅/剧场案例与实景、是否具备灯光机械一体化的深化设计能力、是否按标准做载荷计算与验收检测。赛佳深耕舞台声光领域二十余年，曾为华南师范大学（南海分校、大学城校区音乐厅）、广东文艺职业学院等多家高校及文艺单位提供舞台灯光与机械工程服务。

七、避坑指南：七大误区逐一纠正

坑1：舞台灯光就是多装几盏灯的事。

纠：舞台灯光是“灯位+吊挂+配电+控制”的系统工程：灯位排布要兼顾光效与吊挂条件，配电要按负荷分级保护，控制回路要满足演出编程需求——只数灯不看系统，验收必然翻车。

坑2：灯光、机械分包给两家做更省钱。

纠：两系统在同一吊挂空间作业，分包易造成灯位与吊杆冲突、责任界面不清，现场扯皮与返工的隐性成本远高于分包省下的钱。一体化深化设计+同一主体施工，才是既省心又安全的方式。

坑3：吊挂安全靠老师傅经验就行。

纠：经验不能替代载荷计算：吊点荷载、保险装置规格、锚固方式都应按WH/T 28-2007等标准逐点核算并验收留档，“头顶之上无小事”。

坑4：图纸可以边做边改。

纠：舞台上方空间紧张，边做边改极易造成吊点冲突、返工与工期失控。深化设计前置、现场复测确认后再开孔，才是对工期与安全负责的做法。

坑5：灯具越亮越好。

纠：演出照明讲光比、色温一致性与显色指数，不是简单堆亮度；过亮会破坏舞台氛围并增加配电负荷。应按曲目/剧种需求配置光位与功率，用专业调光实现层次。

坑6：调试就是“点亮就算完”。

纠：调试应按“先单机、后系统，先空载、后负载”推进：调光回路逐路确认、吊杆行程与限位逐台试验、系统联调确认互不干扰。只做点亮不做联调，演出中隐患才会暴露。

坑7：只比价格，不看安全配置。

纠：低价常以省略载荷计算、削减保险装置、使用非标线缆为代价。舞台机械安全与用电安全涉及强制性要求，比价前先比对安全清单与验收标准。

八、规范依据与参考资料

本工程于2008年实施；上表所列为同类舞台灯光与舞台机械工程现行设计与验收的通用依据，早年工程按当时有效版本执行。

参考资料与引用标准

[1] WH/T 97-2022《舞台灯光系统验收检测规范》；GB/T 14218-2018《电子调光设备性能参数与测试方法》

[2] WH/T 28-2007《舞台机械 台上设备安全》；WH/T 36-2009《舞台机械 台下设备安全要求》；GB/T 36727-2018《舞台机械 验收检测规范》

[3] JGJ 57-2016《剧场建筑设计规范》（第6.3节舞台机械、第6.4节舞台灯光）

[4] GB 50303-2015《建筑电气工程施工质量验收规范》；GB 55024-2022《建筑电气与智能化系统通用规范》
