东莞农村商业银行常平支行多功能厅、培训室声光系统综合工程

一、项目概况

东莞农村商业银行是扎根珠三角的本土法人银行机构，网点多、员工规模大，总行与各支行常年组织业务培训、会议与员工文化活动，对多功能厅、培训室的视听环境要求较高。常平支行位于广东省东莞市常平镇，本次工程对其多功能厅与培训室两处空间实施声光系统综合建设，项目基础信息如下表：

二、工程范围与系统组成

本工程是典型的声光系统综合工程：单一专业做不好，灯光、音响、投影三个专业必须在一间厅堂里协同落地。按官网实施内容的表述并结合同类工程惯例，各系统实施范围如下表：

2.1 舞台灯光系统

多功能厅的舞台区是全厅的视觉中心，既服务会议报告，也承接员工文艺演出。灯光深化设计按“会议为主、演出兼顾”的定位展开：舞台正面设面光保证讲台与主持人面部照度和显色效果，舞台上方布顶光补充表演区基础照明，必要时辅以侧光塑造人物立体感；光源以高显色性灯具为主，保证肤色还原自然、投影画面同框不偏色。调光环节逐路核对回路与场景模式，预设“会议模式”“演出模式”“培训模式”等灯光场景，使用时一键切换，普通行政人员无需专业灯光知识即可操作。

2.2 音响扩声系统

扩声系统以语言清晰度为第一目标：多功能厅观众区呈矩形课桌式排布，扬声器按覆盖分区布置，使各区域直达声压级均衡、避免“前排震耳、后排听不清”；传声器按会议讲台、无线手持、领夹等使用场景配置，调试时重点控制传声增益，让系统在正常使用音量下不产生啸叫。培训室空间相对较小，音量需求不高，但混响控制不好时反而容易出现嗡嗡的“房间染色”，系统调试同样按小空间特点精调均衡与延时，保证听课清晰。

2.3 高清投影与显示系统

高清投影系统是培训与会议的核心显示手段。深化设计阶段即确定投影机吊装位置、投影幕尺寸与观看距离的匹配关系：幕布居舞台区正中，保证各排座位观看视角；投影机经专用吊架吊装于顶面，避开灯光直射光路，减少光干扰。信号系统按“电脑、高清播放设备、移动设备接入”的常见需求预留接口，讲师自带笔记本电脑即可即插即用。投影、灯光、音响三套系统的控制点集中布置在讲台一侧，由一名操作员即可完成整场活动的视听控制。

三、设计亮点与技术创新

3.1 声光一体化深化设计

本工程最大的亮点在于三个专业、一张图纸。传统做法里灯光、音响、投影往往分头深化、现场打架：吊装投影机撞上灯光吊杆、扬声器吊点与空调风口冲突、信号线与动力线同槽敷设引入噪声。赛佳在深化设计阶段即把三专业的吊点、走线路由、供电回路统一排布：灯光吊挂系统与投影吊架在顶面各占其位互不干扰，弱电信号线与强电动力线分槽敷设并保持间距，从源头规避了现场返工。这种一体化深化能力，正是声光系统综合工程与普通装修机电分包的本质差别。

3.2 灯光吊挂安全设计

舞台灯光吊挂系统直接悬挂在人员头顶，安全等级必须按最高标准对待。设计中每一吊挂点均核算灯具、线缆与附件的荷载，吊挂组件采用专用舞台吊挂件而非普通五金件，每只灯具加装安全护绳作为二次保护，防止灯体意外坠落；吊挂杆件与建筑结构的连接点避开轻质基层、落于可靠受力部位。调试阶段对每路吊挂逐一加载检查，确认无松动、无滑移后方可交付。公司同期拥有恒力吊杆等自研影视器材专利，在电视灯光吊挂领域积累了成熟的工程化经验，为本项目吊挂系统的规范化实施提供了技术支撑。

3.3 声场均匀性与语言清晰度

厅堂扩声的好不好，最终要用指标说话。设计阶段按厅堂扩声系统设计规范对最大声压级、传输频率特性、声场不均匀度、传声增益四项特性指标进行控制：扬声器选型与布置通过覆盖计算确定，调试阶段逐点测量校准，确保观众区前后排声压级差异控制在舒适范围内。针对会议场景最怕的啸叫问题，通过传声器与扬声器的位置关系设计、均衡器频点抑制与调试期增益整定三重手段，把系统稳定增益余量留足，讲者正常走动拾音也不啸叫。配套的吸声软包与木饰吸声面控制室内混响，让语言“听得清”而不是“听得响”。

四、施工难点与解决方案

4.1 在用金融网点的文明施工

与新建场馆不同，支行网点在施工期间仍需维持正常营业，安静、整洁、安全是硬约束。项目部分区分时段安排作业：产生噪声的钻孔、吊装工序安排在营业间隙或非营业时段进行，声光安装等低噪声工序正常推进；材料集中码放、每日工完场清，营业区域与施工区域物理隔离并设置引导标识；对已完成的装修面、家具与设备采取成品保护措施。约半年工期里，网点营业未受实质性影响，这类“戴着镣铐施工”的组织能力是金融机构项目选择承建方的关键考量。

4.2 吊挂荷载与结构安全

既有建筑的顶面结构条件是吊挂系统的前提。施工前对顶面结构形式与承载条件进行核查，灯光吊挂杆件与投影机吊架的固定点均落于可靠受力部位，对不满足直接吊挂条件的部位采取加固转换措施；所有吊点按最不利荷载复核，留足安全系数。安装完成后逐点进行荷载检查与紧固复核，并形成隐蔽工程验收记录。灯光吊挂系统的安全，三分靠产品、七分靠核算与安装工艺，本项目的吊挂系统交付至今保持稳定运行。

4.3 跨春节施工组织与系统联调

本工程2015年11月10日开工、2016年4月29日完工，总工期约171天，横跨2016年春节。项目按“先隐蔽、后饰面，先安装、后调试”的顺序组织流水施工：春节前完成管线敷设、吊挂基础与主要设备安装等硬工序，春节后集中开展设备精调与系统联调；灯光、音响、投影三系统在联调阶段交叉验证——投影开机时灯光压暗、扩声开启时检查灯光调光器对音频的干扰、整场活动流程模拟演练，把问题在交付前全部暴露、全部解决。竣工前对支行使用人员进行了操作培训，移交场景化操作手册，让非专业人员也能用好这套系统。

五、实景效果展示

以下图片包含本项目的设计效果图与竣工实拍，图注分别标注。效果图反映了多功能厅的设计形态：米黄色调的厅堂内，主席台居中、大屏高悬，观众区课桌座椅整齐排布，顶面灯带与筒灯分层布置，墙面木饰与穿孔吸声构造交替呼应。竣工实拍则记录了各空间的最终使用状态：

东莞农商行常平支行多功能厅设计效果图（主席台正视角，画面为设计效果图）

多功能厅设计效果图（背面视角，可见后区墙面吸声构造与顶面灯具布置，画面为设计效果图）

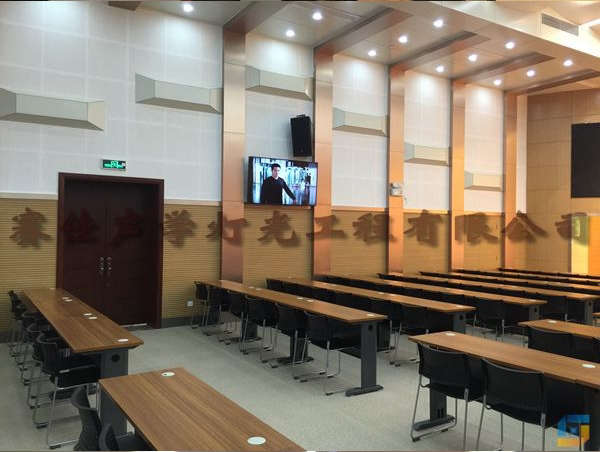

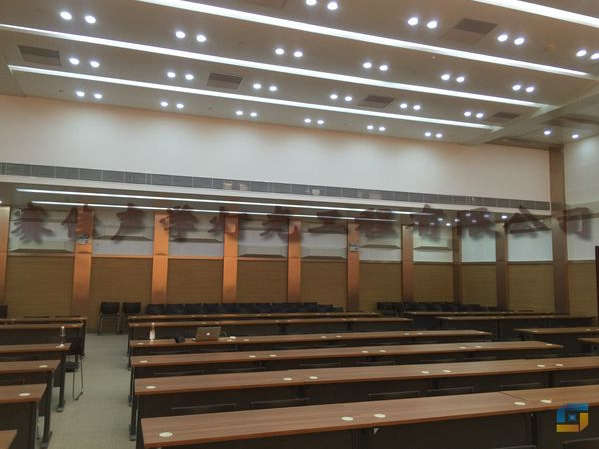

多功能厅竣工实拍：顶面灯带与筒灯分层布置，墙面吸声构造与木饰面交替，观众区课桌式排布（实拍）

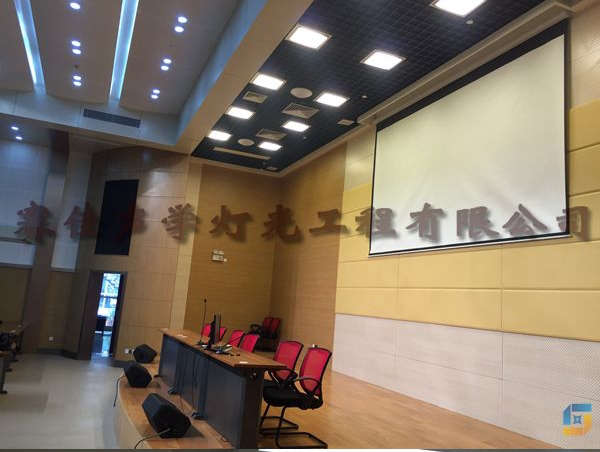

多功能厅舞台区竣工实拍：投影幕、主席台与舞台区灯光音响设备就位（实拍）

培训室竣工实拍：前墙投影区软包吸声处理，周边帘幕与木饰面配合控制混响（实拍）

培训室竣工实拍：吊装投影机、壁挂音箱与显示设备安装就位（实拍）

从效果图到实拍的对照可以看到：厅堂的吊顶层次、墙面吸声构造、灯光吊挂与投影吊装均按深化设计落地，培训室的软包吸声、帘幕与木饰面配合形成了安静清晰的语言环境——设计的完整落地，正是声光系统工程价值的最终体现。

六、常见问答（FAQ）

问：银行多功能厅的声光系统和普通会议室装修有什么区别？

答：普通会议室以满足开会照明和听清声音为目标，设备等级与声学要求较低；银行多功能厅还要承接文艺演出、大型培训、客户活动等多场景使用，需要舞台灯光系统（面光、顶光、场景模式）、专业扩声系统（声场设计、传声增益控制）、灯光吊挂系统与高清投影系统协同工作，并按厅堂扩声、建筑照明等相关规范进行设计与验收，属于专业声光系统工程而非简单机电安装。

问：多功能厅舞台灯光吊挂系统怎样才算安全合规？

答：核心看三点：一是吊挂点经过荷载核算，固定于可靠受力部位并留足安全系数；二是采用专用舞台吊挂件而非普通五金件，每只灯具加装安全护绳作二次保护；三是安装后逐点做荷载与紧固检查并留存隐蔽验收记录。吊挂系统悬挂在人员头顶，其安全要求应参照舞台机械台上设备安全等相关标准执行，不能按一般装修吊挂对待。

问：培训室有必要做专门的声学处理吗？

答：有必要。培训室面积不大，但若墙面、顶面全部为硬质反射面，混响时间长、房间染色明显，听课时间一长极易疲劳，录音录像的音频质量也差。通过吸声软包、木饰吸声面与帘幕的组合控制混响时间，再配合小型扩声系统的均衡调试，投入不大，但语言清晰度提升立竿见影。本项目培训室即采用了前墙软包、周边帘幕与木饰面配合的声学处理。

问：多功能厅音响系统如何保证会议语言清晰、不啸叫？

答：语言清晰度靠声场设计：扬声器按覆盖分区布置，保证各座位直达声均匀，配合室内吸声处理控制混响时间。防啸叫靠三重手段：传声器与扬声器保持合理位置关系、系统均衡器对易啸叫频点做抑制、调试期整定传声增益留足稳定余量。三者缺一不可，只堆音箱功率而不做声场设计，反而更容易啸叫且前后排听感差异大。

问：高清投影系统为什么要与灯光统一深化设计？

答：因为两者在顶面空间和光路上天然冲突：投影机吊装位置若与灯光吊杆重叠会无法安装，投影幕若正对强光灯具则画面发白对比度下降。统一深化设计可以提前排布吊点、错开光路，确定投影开机时的灯光联动场景，还能把信号管线与灯光动力线分槽敷设避免干扰。分离深化往往到现场才暴露冲突，造成返工和工期损失。

问：声光系统工程一般工期多长？本项目为什么用了近半年？

答：同类厅堂声光系统工程工期多在两到四个月，具体取决于工程范围与现场条件。本项目约171天，一方面是因为覆盖灯光、音响、吊挂、投影多系统且含深化设计周期，另一方面工程处于在用支行网点内，须避让营业时段并跨2016年春节，有效作业时间被拉长。工期服从质量与安全，在用网点改造尤其如此。

问：如何选择多功能厅声光系统工程服务商？

答：建议重点考察四点：一看同类业绩，是否有多功能厅、礼堂、报告厅声光系统的完整交付案例，最好有本行业（如银行系统）服务经验；二看一体化能力，灯光、音响、投影能否统一深化设计，避免多分包现场打架；三看规范意识，是否按厅堂扩声、灯光吊挂安全等标准施工验收；四看交付服务，是否含系统联调、操作培训与售后响应。广州赛佳声学灯光工程有限公司在东莞农商行系统内先后承建总行及高埗、常平、中堂、厚街等多支行项目，正是长期服务能力的体现。

七、避坑指南

误区一：只重装修效果，忽视声学基础

不少单位装修预算全花在饰面上，声学基础一片空白，结果厅堂混响过长、讲话嗡嗡回响、扩声怎么调都不清晰。正确做法是在装修设计阶段同步做声学考虑，吸声构造与饰面造型一体化设计，声学装修与声光系统由专业团队统筹。

误区二：灯光只比亮度，忽视显色指数与场景模式

会议室灯光亮不等于好。显色指数低的灯光让人脸色发灰、投影同框偏色；缺少场景模式则每场活动都要人工逐路调灯。应选用高显色性光源并预设会议、演出、培训等场景模式，兼顾拍摄效果与操作便利。

误区三：音响堆功率，忽视声场设计

以为音箱越多功率越大效果越好，结果前排震耳欲聋、后排仍然模糊，还容易啸叫。扩声效果的核心是声场设计——扬声器覆盖计算、声场均匀度与传声增益控制，功率只是基础条件之一。

误区四：吊挂件以普通五金替代专用吊挂

用普通膨胀螺栓、铁丝吊装灯具是重大安全隐患。舞台灯光吊挂必须按头顶上方设备的最高安全标准执行：专用吊挂组件、逐点荷载核算、安全护绳二次保护、隐蔽验收留档，一样都不能省。

误区五：投影与灯光照度互相打架

投影幕正对强光、观众区照度过高都会让画面发白看不清；把灯光压太暗又影响记录和拍摄。应在深化设计阶段统一光路，并设置投影模式灯光场景，一键在“看得清幕布”与“看得清人”之间切换。

误区六：隐蔽工程不验收就封板

吊挂固定点、管线敷设、接地连接一旦封板封顶就无从检查，后期出现松动、干扰排查代价极高。灯光吊挂点、强弱电分槽、接地施工等隐蔽工序必须逐项验收留档后再封闭，这是声光系统工程不可省略的程序。

误区七：只安装不调试，不做交付培训

设备装完即交付，是声光工程最常见的烂尾形态：系统参数未调优、场景模式未配置、使用人员不会操作，专业设备被当成普通灯泡音箱使用。完整交付应包含三系统联合调试、场景预设与使用培训，让业主单位真正用好这套系统。

八、规范依据

本工程属多功能厅声光系统综合工程，设计、施工与验收参照下列国家和行业标准执行：
